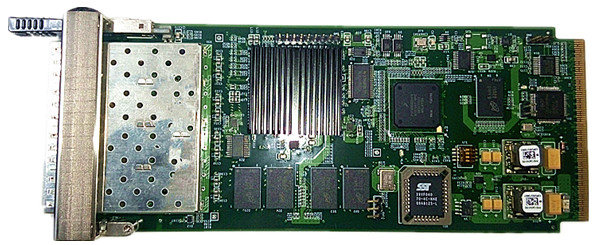

AMC SDH采集卡 R142
產品概述
R142是一款基于標準PICMIG規范設計的AMC子卡，子卡尺寸采用單寬，半高的結構，可以插在任何標準的AMC插槽內。R142支持4路STM-1/OC3或者2路STM-4/OC12的接口；后連接器總線支持4個GE的網絡接口（AMC.2 E2/T2）。 R142主要有2種功能，一：作為標準的網絡通信的接口卡使用；二：作為信令數據或者用戶數據的采集卡使用。我們的客戶主要是通信設備的集成商（最終用戶是電信運營商）、各種專網的通信設備集成商（最終用戶是專網用戶）、各種網絡維護集成商等等。 R142在移動、聯通、電信運營商網絡中被大量使用。
應用范圍
-
設備集成商的標準SDH接口采集；
-
網絡運維集成商的標準SDH（155M/622M）信令數據采集。
產品特色
-
支持對通道化的155M/622M的信令鏈路全采集或者用戶數據的部分采集；
-
支持從N*8K/N*64K/高速2M/數據透傳采集，目前業界獨有；
-
輸入信號強度自動適配，自動掃描信令鏈路，自動打包上傳，極大提高施工進度；
-
信令處理采用高性能FPGA實現，方便未來更改或者擴容；
-
數據和控制分離，保證數據安全性；
-
支持FPGA的程序和管理軟件的遠程升級；
-
外接2GB的DDR3存儲芯片，為FPGA設計提供充足的空間；
-
板載P1014 PowerPC處理器，實現板卡控制、管理功能。
產品功能
-
支持4路STM-1或者2路STM-4數據采集；
-
自動適配輸入信號的強度，保證無誤碼；
-
自動掃描所有類型的信令鏈路（16K/32K/64K/2M），自動生成配置表；
-
支持HDLC/PPP/MPPP/ATM/IMA/FR等鏈路層協議；
-
采用Xilinx的K7系列FPGA芯片完成對信令鏈路及用戶數據的采集和處理，比如：HDLC幀的識別和處理；然后組包（Ethernet包）傳輸給后臺；
-
內嵌高性能的PowerPC P1014處理器，運行LINUX系統，完成板卡配置、管理、遠程維護的功能；
-
最大支持5000條信令鏈路采集；
-
支持所有內嵌的2M鏈路的透傳采集；
-
支持作為通用的STM-1/STM-4的網絡接口卡使用。
參數規格
|
特性
|
功能
|
詳細描述
|
|
對外接口
|

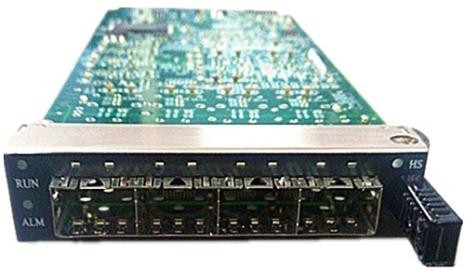

前面板
|
4路STM-1/OC3 光接口
|
|
或者2路STM-4/OC12 光接口
|
|
后連接
|
4個GE 數據通道
|
|
滿足AMC.2 type E2 T2
|
|
以太網 1個 FE for MMC
|
|
管理
|
IPMI
|
支持
|
|
管理CPU
|
處理器
|
PowerPC P1014
|
|
內存
|
2GB DDR3
|
|
Flash
|
1M Boot Flash，16M APP VER Flash
|
|
后連接器
|
連接器
|
金手指
|
|
尺寸
|
標準AMC單寬，中高
|
|
指示燈
|
熱插拔、運行、告警
|
|
各個SFP+的指示燈
|
|
供電
|
符合AMC.0規范
|
|
功耗
|
10W
|
|
其他
|
濕度
|
工作狀態: 5～85%;
|
|
溫度
|
工作狀態：0～50度；
|
|
安全
|
UL/EN/IEC 609501,CSA 22.2
|
|
EMC
|
FCC Part 15, Class B
|
|
EN 55022:1998, Class B
|
